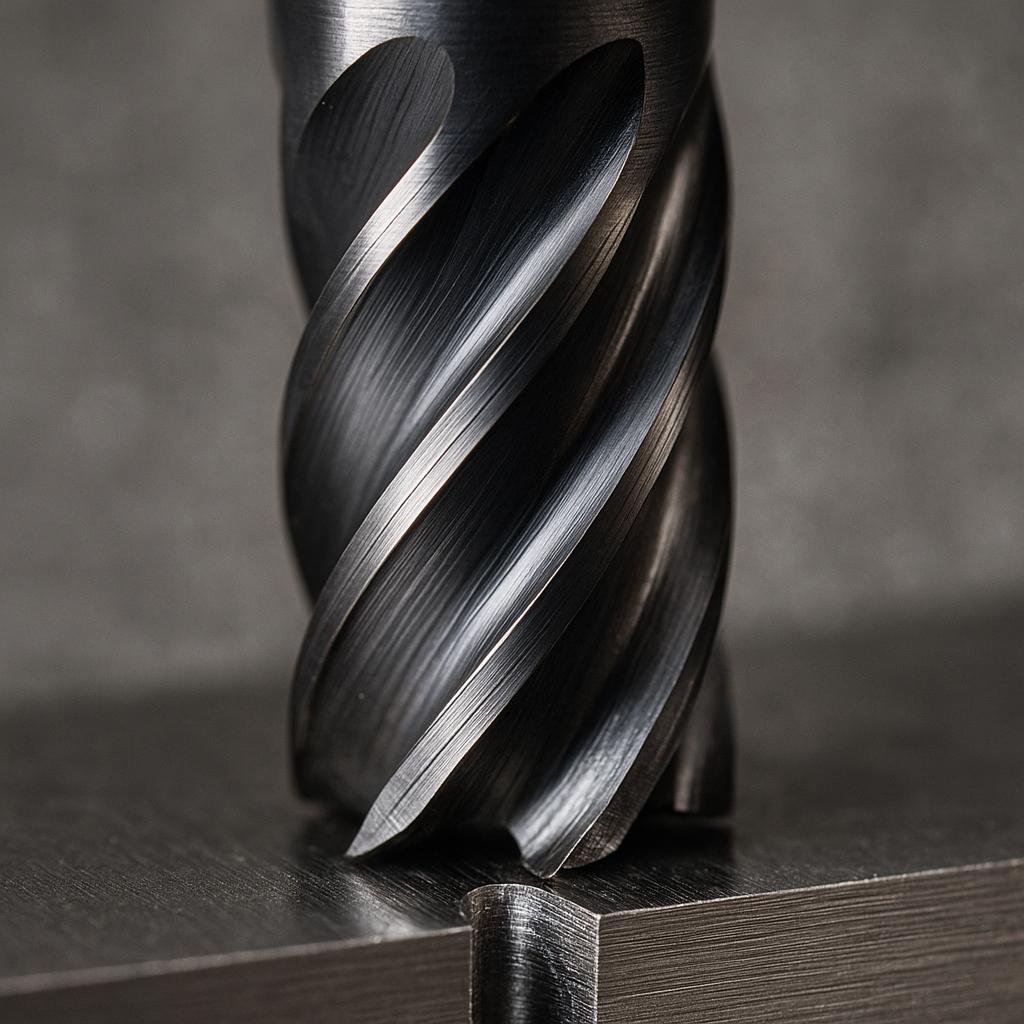

Фреза концевая по металлу — это один из ключевых инструментов в современной металлообработке. От её характеристик зависит точность, чистота поверхности и производительность обработки. Неправильно подобранная фреза может привести к быстрому износу, повышенному вибрационному фону и снижению качества готового изделия. Поэтому выбор этого инструмента требует понимания особенностей материалов, геометрии режущей части и рабочих режимов.
Сегодня рынок предлагает десятки разновидностей фрез, отличающихся по форме, материалу, типу заточки и назначению. Чтобы выбрать оптимальный вариант, важно учитывать не только характеристики станка, но и конкретные задачи — например, черновую или чистовую обработку, обработку твёрдых сплавов или мягких цветных металлов.
В этой статье мы рассмотрим основные критерии выбора концевых фрез, разберёмся, какие параметры влияют на их производительность, и дадим практические рекомендации, которые помогут подобрать инструмент под конкретные виды металлообработки.
Содержание
Классификация концевых фрез и области применения
Концевые фрезы по металлу подразделяются на множество типов в зависимости от конструкции, назначения и материала изготовления. Каждая разновидность имеет свои особенности, которые определяют эффективность обработки и качество получаемой поверхности. Понимание классификации помогает выбрать инструмент, максимально соответствующий конкретной задаче производства.
Основные виды концевых фрез:
- Цилиндрические фрезы — применяются для обработки плоских поверхностей и снятия значительных объёмов материала. Обеспечивают стабильную работу при черновой обработке.
- Шаровые (радиусные) фрезы — используются при 3D-фрезеровании и точной обработке сложных контуров и форм. Подходят для матриц, штампов и пресс-форм.
- Угловые фрезы — предназначены для создания фасок, пазов и канавок, а также для обработки кромок под заданным углом.
- Торцевые фрезы — применяются при фрезеровании больших плоскостей и отличаются высокой производительностью за счёт многозубого режущего инструмента.
- Микро- и мини-фрезы — используются для точных операций в ювелирном деле, микроэлектронике и обработке мелких деталей.
Помимо формы, фрезы различаются по материалу режущей части:
- Быстрорежущие (HSS) — универсальны, хорошо подходят для мягких металлов и сплавов, но уступают по износостойкости твёрдосплавным.
- Твердосплавные — обеспечивают высокую точность и долговечность при работе с закалёнными сталями и твёрдыми сплавами.
- С покрытием (TiN, TiAlN, AlCrN и др.) — обладают улучшенной термостойкостью и снижают трение в зоне резания, что увеличивает срок службы инструмента.
Таким образом, правильный выбор типа фрезы позволяет повысить производительность, снизить риск брака и продлить срок службы инструмента. Для каждой операции — от черновой обработки до точной гравировки — существует оптимальный тип фрезы, обеспечивающий максимальную эффективность работы.
Ключевые параметры выбора: диаметр, длина, крепление, допуски
При выборе концевой фрезы для обработки металла важно учитывать не только тип инструмента, но и его геометрические параметры. От диаметра, длины, типа крепления и допусков зависит точность обработки, срок службы фрезы и стабильность работы станка. Правильный подбор этих характеристик позволяет избежать вибраций, перегрева и преждевременного износа инструмента.
Основные параметры, на которые следует обратить внимание:
- Диаметр фрезы — определяет глубину и ширину съёма материала.
Малый диаметр (1–6 мм) подходит для точной и контурной обработки, а крупный (10–25 мм и более) — для черновых операций с большим объёмом металла. - Длина рабочей части — влияет на устойчивость инструмента и возможность обработки труднодоступных мест.
Чем длиннее фреза, тем выше риск вибрации, поэтому для стабильной работы предпочтительно выбирать минимально возможную длину. - Тип крепления — определяет надёжность фиксации инструмента в шпинделе.
Наиболее распространённые варианты — цилиндрический хвостовик (универсальный и недорогой), конический (для точных станков) и Weldon (с боковым фиксирующим винтом для фрез с большим моментом). - Допуски и балансировка — критически важны при высокоскоростной обработке.
Для высокоточной работы рекомендуется использовать фрезы с минимальным биением (до 0,01 мм) и динамической балансировкой, что повышает качество поверхности и снижает нагрузку на шпиндель.
Совет: если работа предполагает серийное производство с постоянными нагрузками, стоит выбирать фрезы с покрытием и усиленным хвостовиком. Для единичных операций подойдут стандартные модели с универсальными параметрами. Такой подход помогает оптимизировать затраты без потери качества обработки.
Материалы и покрытия фрез: HSS, твёрдый сплав, PVD/CVD
Материал изготовления и тип покрытия концевой фрезы напрямую влияют на её производительность, износостойкость и качество обработки поверхности. Подбор правильного сочетания позволяет повысить эффективность работы и продлить срок службы инструмента даже при интенсивной эксплуатации. Ниже рассмотрим основные материалы и покрытия, применяемые в производстве современных фрез.
1. Быстрорежущая сталь (HSS)
Фрезы из быстрорежущей стали (HSS) — это классический вариант, применяемый для универсальных задач. Они отличаются хорошим соотношением цены и качества, устойчивы к ударным нагрузкам и не требуют сложного охлаждения.
- Подходят для обработки мягких и средних по твёрдости сталей, алюминия, латуни и меди.
- Обеспечивают плавную работу и чистый рез при умеренных скоростях вращения.
- Недостаток — меньшая теплостойкость и ограниченный ресурс по сравнению с твёрдосплавными аналогами.
2. Твёрдосплавные фрезы
Твёрдый сплав — это современный материал, который сочетает в себе прочность карбида вольфрама и упругость кобальтовой связки. Такие фрезы выдерживают экстремальные нагрузки и высокие температуры, что делает их идеальными для обработки закалённых сталей, нержавейки и сплавов титана.
- Обеспечивают высокую скорость резания и точность геометрии детали.
- Отличаются длительным сроком службы и стабильностью при серийном производстве.
- Требуют точного выбора режимов резания и стабильного крепления инструмента.
3. Покрытия PVD и CVD
Для улучшения эксплуатационных свойств на фрезы наносятся тонкие защитные покрытия методом физического (PVD) или химического (CVD) осаждения паров.
| Тип покрытия | Особенности | Применение |
|---|---|---|
| PVD (Physical Vapor Deposition) | Обеспечивает тонкое, но твёрдое покрытие; повышает износостойкость и снижает трение. | Подходит для высокоскоростной обработки и фрез из твёрдого сплава. |
| CVD (Chemical Vapor Deposition) | Создаёт более толстый и устойчивый слой, стойкий к термонагрузкам. | Рекомендуется для тяжёлых режимов и обработки твёрдых сталей. |
Вывод: для универсальных задач подойдут HSS-фрезы, для промышленной обработки — твёрдосплавные с покрытием PVD, а при высоких нагрузках — инструменты с CVD-защитой. Такой подход позволяет подобрать оптимальный инструмент под конкретные условия производства, обеспечив баланс между стоимостью и производительностью.
Геометрия режущей части и число зубьев для разных металлов
Одним из ключевых факторов, определяющих эффективность работы концевой фрезы, является геометрия режущей части и количество зубьев. От этих параметров зависят скорость съёма материала, качество поверхности и стойкость инструмента. Правильный выбор помогает достичь оптимального результата при обработке разных типов металлов — от мягких алюминиевых сплавов до закалённой стали.
1. Геометрия режущей кромки
Геометрия фрезы определяется углами заточки, формой спирали и расположением режущих кромок. Эти параметры влияют на подачу стружки, тепловыделение и общую стабильность процесса обработки.
- Положительный угол заточки обеспечивает мягкое врезание и снижает нагрузку на инструмент — идеален для алюминия и меди.
- Нейтральный угол используется при работе со среднеуглеродистыми сталями, где важен баланс между скоростью и точностью.
- Отрицательный угол повышает прочность режущей кромки и подходит для твёрдых и закалённых сталей.

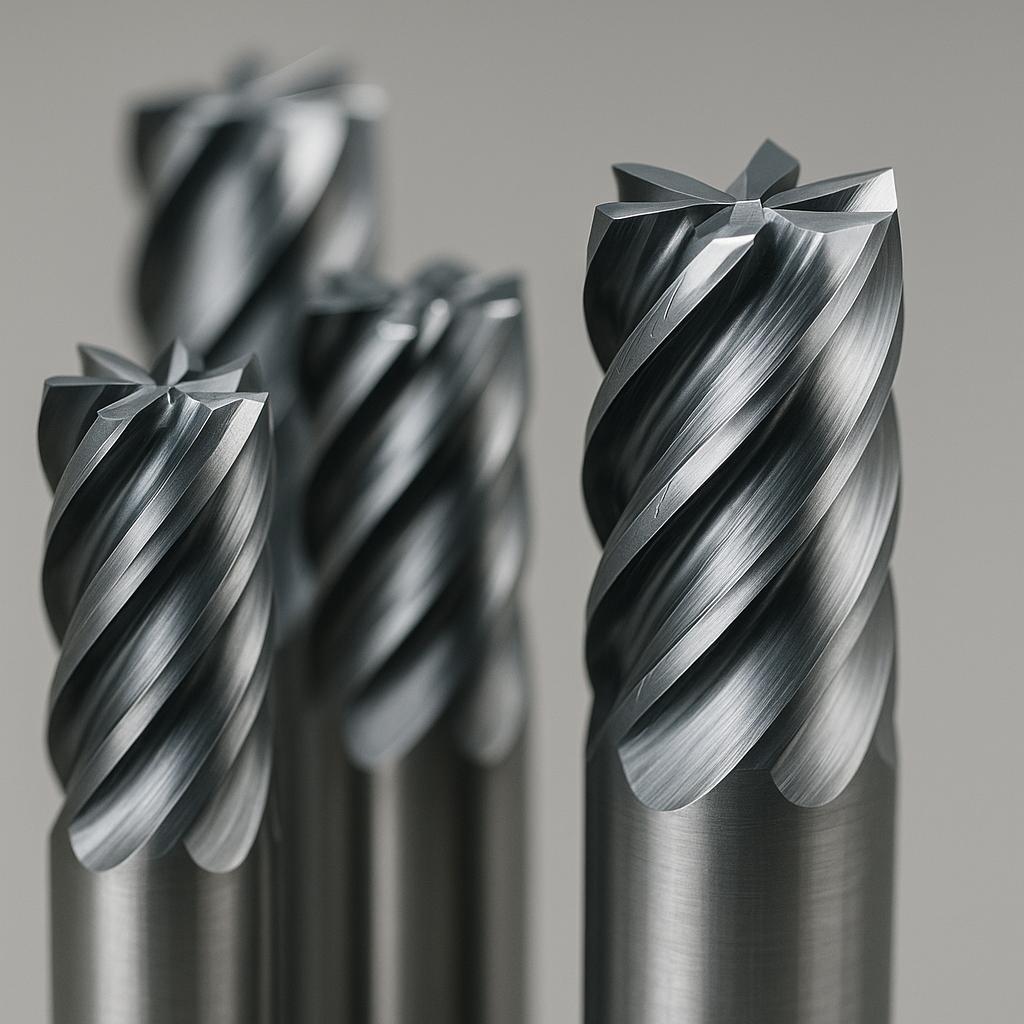

2. Число зубьев фрезы
Количество зубьев напрямую связано с производительностью и качеством финишной обработки. Чем больше зубьев, тем чище поверхность, но тем меньше место для удаления стружки. Поэтому важно учитывать плотность и вязкость обрабатываемого материала.
| Материал | Рекомендуемое число зубьев | Особенности обработки |
|---|---|---|
| Алюминий, медь, латунь | 1–3 зуба | Большие канавки для отвода мягкой стружки, высокая скорость резания. |
| Нержавеющая сталь | 3–4 зуба | Оптимальный баланс между съёмом материала и качеством поверхности. |
| Углеродистая и инструментальная сталь | 4–6 зубьев | Меньше нагрузка на каждый зуб, стабильная работа на средних скоростях. |
| Титан и закалённые сплавы | 5–8 зубьев | Минимальный съём, высокая точность, применение твёрдосплавных фрез с покрытием. |
3. Угол спирали и подача стружки
Не менее важно учитывать угол спирали, который определяет направление и скорость удаления стружки:
- Для лёгких металлов (алюминий, медь) лучше подходят фрезы с большим углом спирали — 45–55°, обеспечивающим быстрое удаление мягкой стружки.
- Для твёрдых сталей и сплавов оптимален угол 30–35°, позволяющий сохранить жёсткость и минимизировать вибрации.
Итог: правильное сочетание геометрии, числа зубьев и угла спирали позволяет подобрать оптимальную фрезу под конкретный металл. Это гарантирует точный рез, стабильную производительность и длительный срок службы инструмента без потери качества обработки.

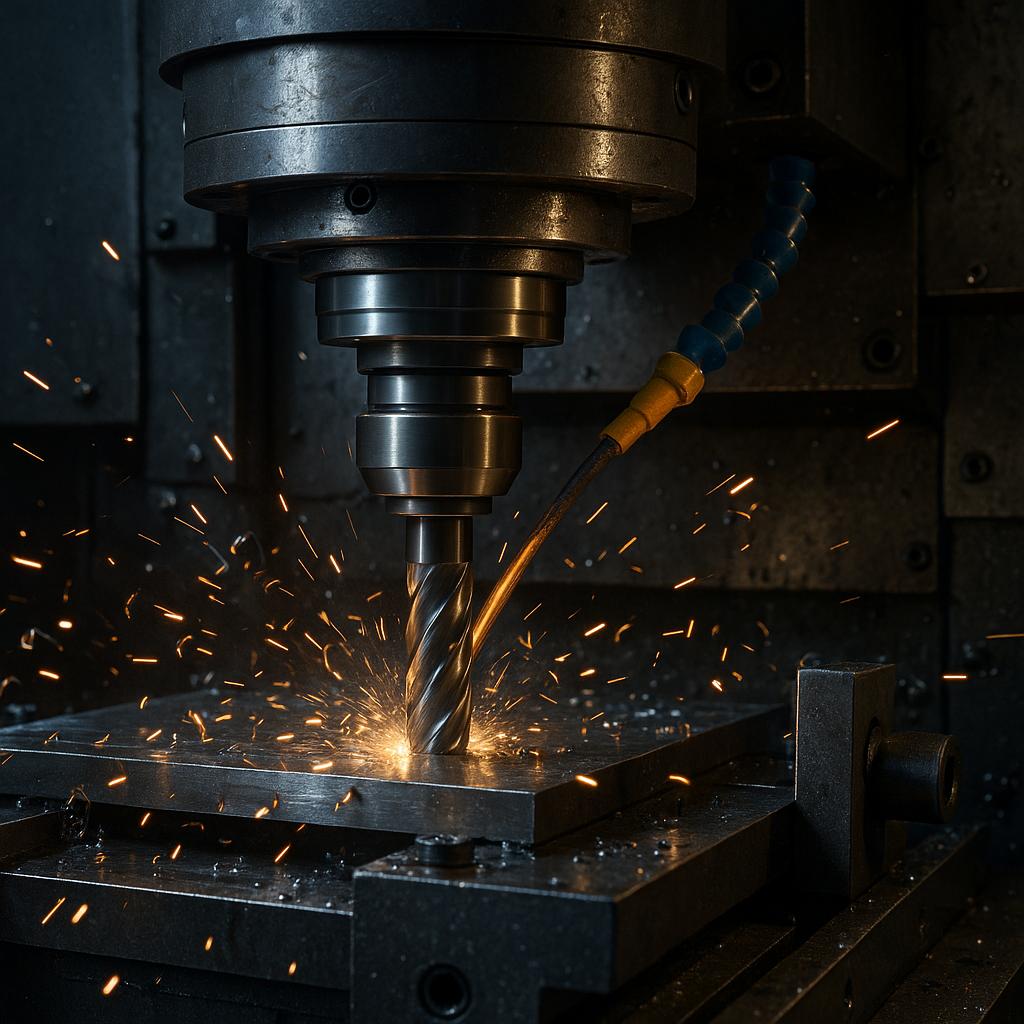

Эксплуатация, режимы резания и продление срока службы
Даже самая качественная концевая фреза не сможет показать высоких результатов без правильной эксплуатации и подбора оптимальных режимов резания. Соблюдение технологических параметров позволяет не только повысить точность обработки, но и значительно продлить срок службы инструмента, снизив издержки производства.
1. Подбор режима резания
Ключевыми параметрами при работе с концевыми фрезами являются скорость вращения шпинделя, подача и глубина резания. Эти показатели подбираются в зависимости от материала заготовки, диаметра фрезы и её типа:
- Для алюминия и меди — высокая скорость вращения (до 18 000 об/мин) и небольшая подача обеспечивают чистую поверхность без заусенцев.
- Для нержавеющих сталей — умеренные скорости (6 000–10 000 об/мин) и постепенная подача предотвращают перегрев и сколы.
- Для закалённых сплавов — низкая скорость вращения и минимальная глубина резания продлевают срок службы режущей кромки.

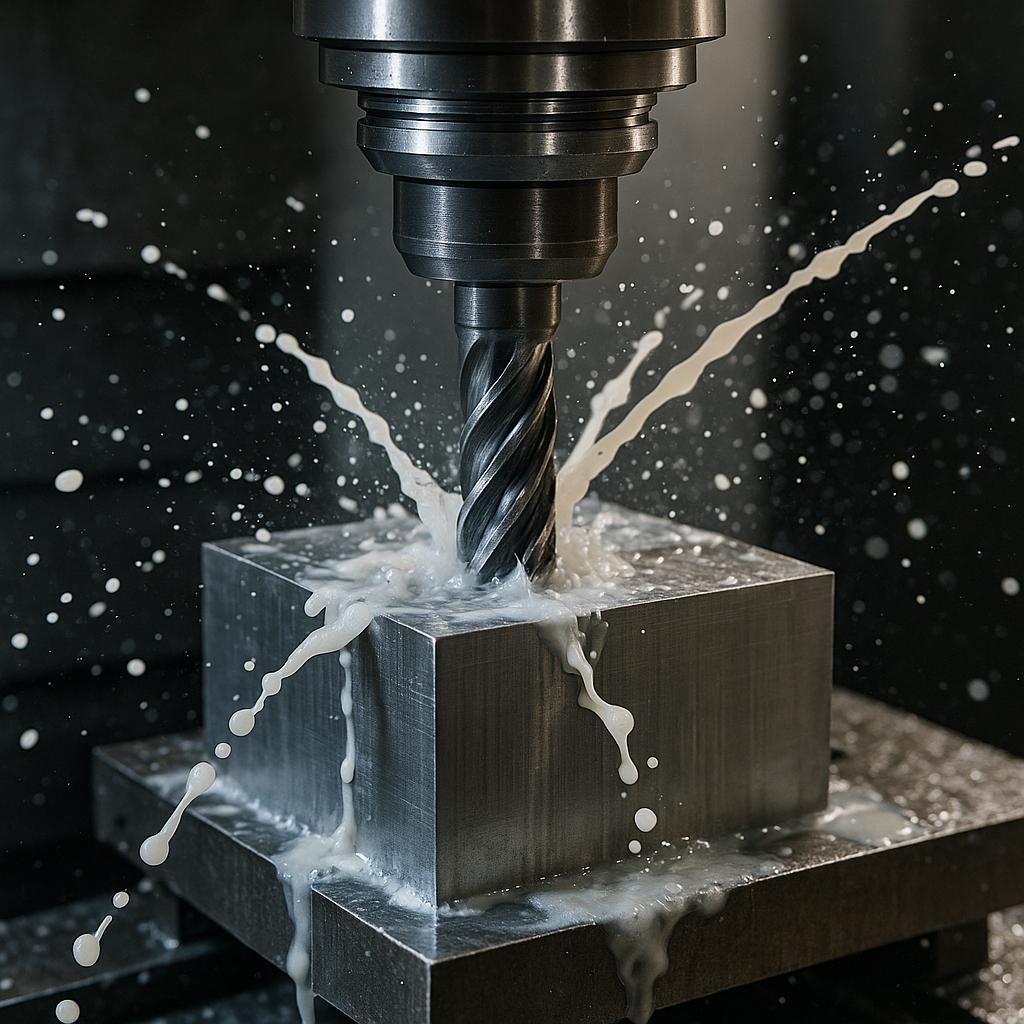

2. Использование охлаждения и смазки
Одним из главных факторов долговечности инструмента является эффективное охлаждение зоны резания. При обработке металлов выделяется большое количество тепла, которое разрушает режущие кромки. Применение охлаждающих жидкостей (СОЖ) решает сразу несколько задач:
- снижает температуру и предотвращает деформацию фрезы;
- улучшает удаление стружки;
- уменьшает трение между инструментом и материалом;
- повышает чистоту поверхности обработки.
3. Правильное хранение и обращение
Для сохранения точности и режущих свойств фрез необходимо соблюдать простые, но важные правила:
- хранить фрезы в специальных держателях или футлярах, чтобы избежать повреждения режущих кромок;
- перед установкой проверять инструмент на отсутствие сколов и следов перегрева;
- периодически очищать фрезу от налипших остатков металла, особенно при работе с алюминием и медью;
- не использовать фрезы с износом более 25% от первоначального размера режущей кромки.
4. Своевременная переточка инструмента
Даже при идеальных условиях фреза со временем теряет остроту. Своевременная переточка помогает продлить её срок службы и сохранить качество обработки. Главное — доверять эту процедуру специализированным центрам, где используется высокоточное оборудование и алмазные круги.
5. Рекомендации для увеличения ресурса инструмента
Чтобы обеспечить стабильную работу и минимизировать износ фрезы, специалисты рекомендуют придерживаться следующих принципов:
- Не превышать рекомендуемые режимы резания, указанные производителем.
- Использовать фрезы с современными покрытиями (TiAlN, AlCrN) для повышения термостойкости.
- Применять ступенчатую обработку — сначала черновую, затем чистовую.
- Регулярно проверять биение шпинделя и надёжность зажима инструмента.
Вывод: грамотный выбор режимов, правильное использование охлаждения и своевременное обслуживание позволяют увеличить срок службы концевых фрез в 1,5–2 раза. Это снижает эксплуатационные затраты и повышает стабильность качества обработки металла.
